Infrarot-Öfen

Ein Infrarot-Ofen ermöglicht es Ihnen noch präzisere und hochwertigere Produkte herzustellen.

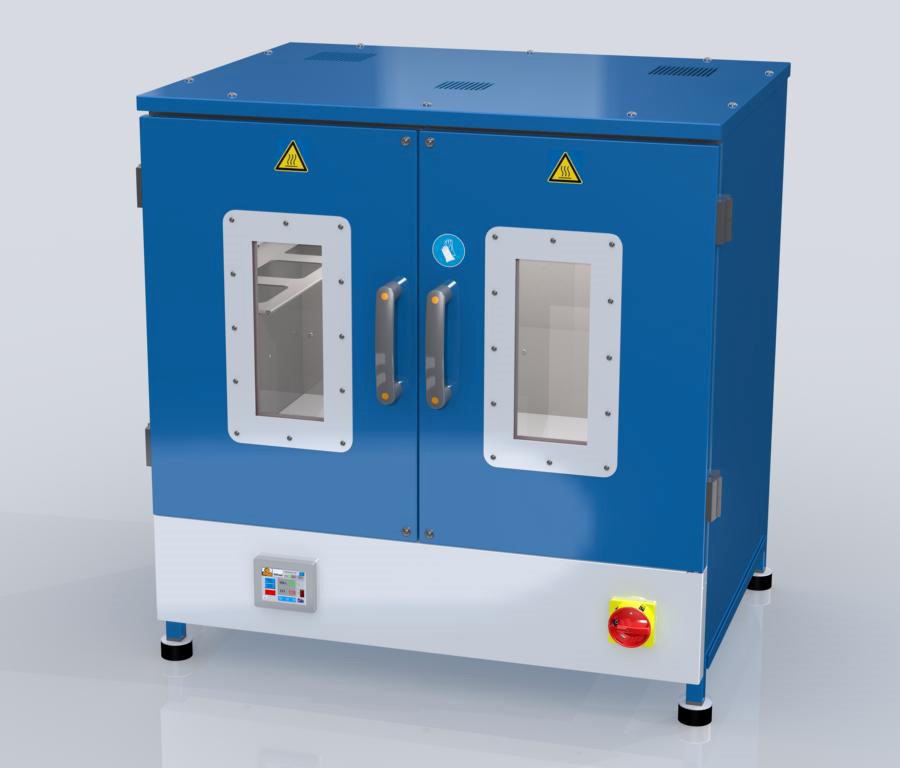

Infrarot-Ofen IR803

  • Neumaschine
  • Art-Nr. 07-803-400-3
  • Der IR803 wurde speziell für die Orthopädie-Technik entwickelt um Blister-forming Rahmen und
    kleinere Materialzuschnitte zu heizen. Wie alle Witzel IR-Öfen verwendet natürlich auch der IR803
    Quarz-Infrarot-Strahler kombiniert mit einem optischen Temperaturmess-System welches die Materialoberfläche misst. Das Ergebnis ist ein Ofen der keine Vorheizzeit benötigt, das Material nicht
    überhitzt und ein Minimum an Energie benötigt!
    Die neue Software der Serie ..03 bietet eine reduzierte, moderne Optik mit vereinfachter Bedienung und erweiterten Funktionen. Die bewährten Optionen wie wie Timer- und Rampenfunktion,
    die grafischen Anzeige des Heizprozesses oder das USB Interface für Programmupdates wurden
    dabei mit neuen Funktionen wie z.B. den automatischen Wartungshinweisen erweitert.
  • Technische Daten:
  • Typ: Infrarot Ofen IR803
  • Heizung: Infrarot-Quartz-Röhren mit Einzelreflektoren
    8x 460W, Standby-Schalter
  • Temperaturmessung: opto-elektronischer IR-Messkopf (Messung der
    Material-Oberflächentemperatur!) kombiniert mit
    PID-Regler, stufelos einstellbar von 30°C bis 250°C
    SPS Controller mit 3,5” Touch panel mit Anzeige
    von Soll- und Ist-Wert, Timer- und Rampenfunktion,
    Grafische Verlaufsanzeige, automatische Wartungshinweise, mehrsprachige Bedienoberfläche, Betriebsanleitung online per QR-Code mit internetfähigem Mobilgerät (nicht im Lieferumfang enthalten) abrufbar,
    Updatefähige Software über USB Anschluss
  • Gehäuse: Edelstahl Innenraum, Aussen Strukturlack RAL 7035,
    zwei Doppelscheibensichtfenster in den Flügeltüren
    integriert, 2x 25W Innenraumbeleuchtung
  • Zubehör: 1 Blech mit Teflonauflage serienmäßig
  • Elektr. Anschluß: 400V (3PH+N+PE) / 50/60Hz / 3,7 kW (16A CEE)
  • Abmessungen: Aussen: B 900 x T 700 x H 890 mm
    Innen : B 810 x T 580 x H 510 mm
  • Gewicht: 133 kg netto / 183 kg brutto mit Versandkiste

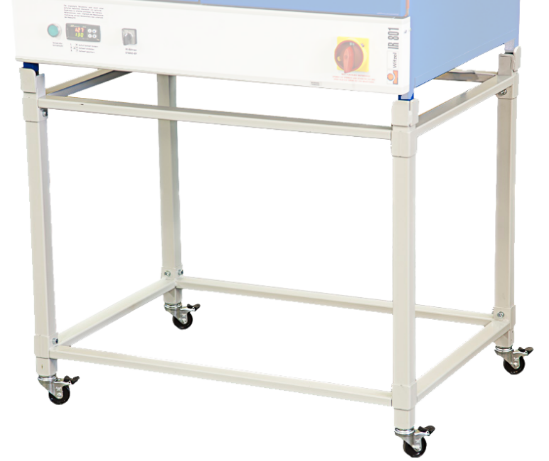

Untergestell Infrarot-Ofen IR803

  • Neu
  • Zubehör zu IR803
  • Fahrbar mit 4 Lenkrollen

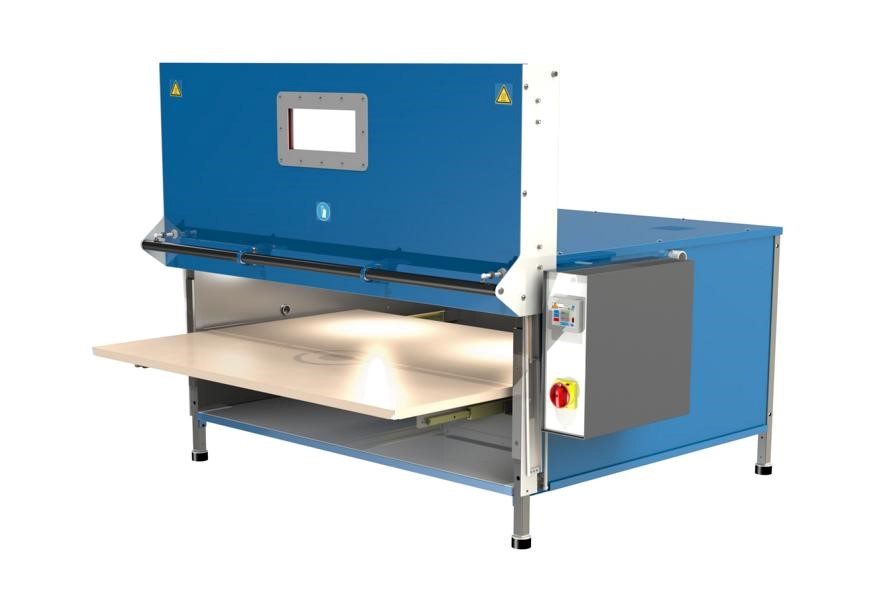

Infrarot-Ofen IR1001 Compact

  • Neumaschine
  • Mit dem IR1001 COMPACT wurde der Nachfrage nach kompakten Infrarot-Öfen im kleinen bis mittleren Segment Rechnung getragen. Als Tischgerät oder mit optional erhältlichem Untergestell ersetzt dieser Infrarot-Ofen auch konventionelle Heizplatten.Auch beim IR1001 COMPACT wurde natürlich nicht auf die Vorteile der innovativen optischen Temperaturmessung und einer Steuerung der neuesten Generation verzichtet. Wie seine „großen Brüder“ verfügt er über einen elektronischen PID Controller mit zweizeiliger Digitalanzeige die permanent über Soll- und Ist-Wert informiert sowie eine auch aus der Entfernung sichtbare Signalleuchte die den Anwender über den Status des Heizvorgangs auf dem Laufenden hält. Eine integrierte Schnellwahltaste ermöglicht es dem Anwender vier Temperaturwerte im Gerät abzuspeichern und mit einem Tastendruck abzurufen.
  • Artikel-Nummer:07-101C
  • Typ: IR1001 COMPACT – Infrarot Heizofen für die Orthopädie-Technik Tischgerät mit vollständig ausziehbarem Materialtisch
  • Stellfläche:ca. 1 m²
  • Maße: Außen: B 1270mm – T 920mm – H 455mm / Innen:  B 1000mm – T 800mm – H  140mm
  • Materialtisch Vollständig ausfahrbar auf Kugellagerschienen, einfache Demontage zum werkzeuglosen Wechsel der Teflonfolie  / Nutzfläche:  B 950mm x T 750mm
  • Elektr. Anschluss: 400V / 50/60Hz / 3 Phasen / (16 Amp. CEE) / Gesamtanschlußwert 7,7 kW / Andere Spannungen auf Anfrage
  • Heizung:12 Infrarot-Quartz-Röhren mit Einzelreflektoren
  • Temperaturmessung: opto-elektronischer IR-Messkopf / Messung der Material-Oberflächentemperatur!
  • Temperaturregler: PID-Regler, stufelos einstellbar von 30°C bis 250°C / zweizeiliges Display mit Anzeige von Soll- und Ist-Wert, Schnellwahltaste mit vier individuell abspeicherbaren Temperaturwerten
  • Türmechanismus: Klapptür, nach oben öffnend, zweifach gasdruckfedergestützt, Doppelscheiben Sichtfenster
  • Innenraumbeleuchtung:2 x 25 Watt
  • Farbe:Innenraum Edelstahl, Außen Struktureffektlack RAL 5017 verkehrsblau, auf Wunsch jede andere RAL Farbe gegen Aufpreis lieferbar
  • Gewicht: netto:  150 kg / brutto: 200 kg (mit Versandkiste)

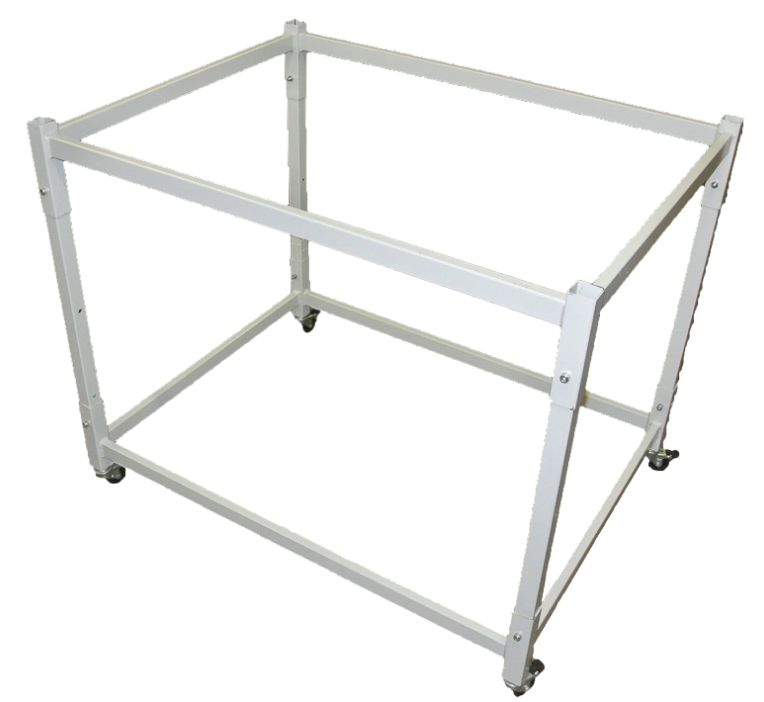

Untergestell Infrarot-Ofen IR1001

  • Neu
  • Zubehör zu IR1001 Compact
  • Fahrbar mit 4 Lenkrollen

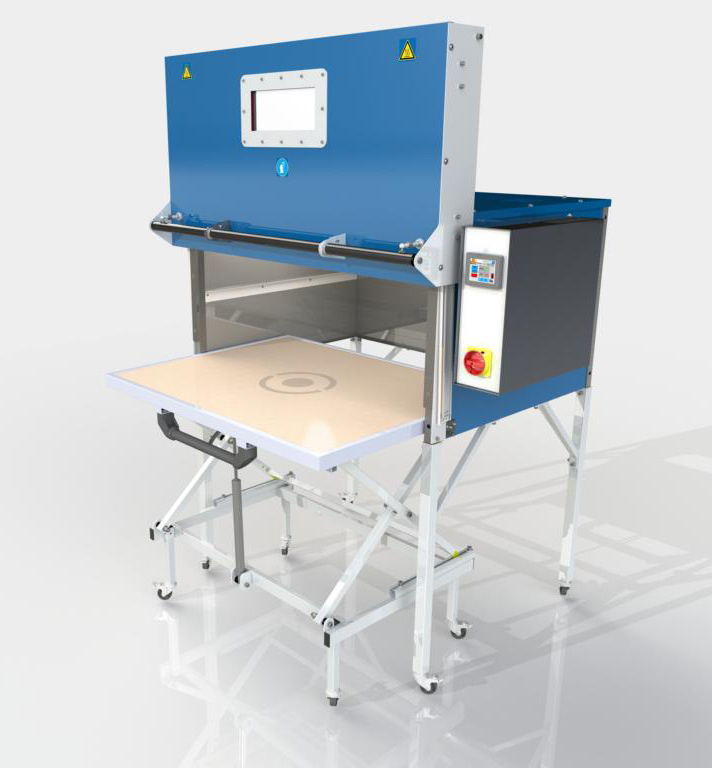

Infrarot-Ofen IR1003

  • Neumaschine
  • Art-Nr. 07-103-400-3
  • Infrarot-Wärme ist Strahlungswärme welche die Umgebungsluft im Ofen nur indirekt erhitzt. Durch die einzigartige optische Temperaturmessung der Witzel Infrarot-Öfen haben Sie ständig die Kontrolle über die Oberflächentemperatur Ihres Materials – und darauf kommt es an!
  • Als weltweit einzige Geräte verfügen die Witzel Infrarot-Öfen über einen optischen Temperaturfühler. Diese innovative Technologie ermöglicht es die enorme Heizleistung und -geschwindigkeit der Infrarot-Quartz-Strahler mit einer zuverlässigen Temperaturkontrolle zu kombinieren. Durch die Messung der Materialtemperatur (und nicht der Innenraumtemperatur) kann die volle Leistung der IR-Quarz-Strahler ausgenutzt werden.
  • Das Ergebnis ist ein Ofen der sofort einsatzbereit ist, keine Vorheizzeit benötigt und gleichzeitig das Material nicht überhitzt! Durch diesen “ON DEMAND” Einsatz wird der Energieverbrauch drastisch reduziert. In dieser Größenordnung übliche Vorheizzeiten von bis zu einer Stunde gehören endgültig der Vergangenheit an!
  • Der IR1003 wurde speziell für die Anforderungen in der orthopädie-technischen Werkstatt konzeptioniert. Der neu entwickelte Controller der
    Serie ..03 mit dem 3,5“ Touchpanel ist die zentrale Steuereinheit des Ofens. Neben
    der einfachen Eingabe der gewünschten SOLL Temperatur wird im Hauptbildschirm
    die aktuelle IST Temperatur des Materials angezeigt.
    Vom Hauptbildschirm aus gelangt man schnell zu den Timer- und Rampenfunktionen sowie zur grafischen Anzeige des Heizprozesses.
    Ein USB Interface garantiert die Zukunftssicherheit der Steuerung durch Programmupdate
  • Technische Daten:
  • Typ: IR1003 – Infrarot Heizofen für die Orthopädie-Technik
    incl. fahrbarem Materialwagen
  • Stellfläche: ca. 1 m² / Gehäuse fahrbar
  • Maße: Außen: B 1320mm – T 970mm – H 1420mm
    Gesamthöhe mit geöffneter Tür: 1850mm
    Innen: B 1000mm – T 800mm – H 500mm
  • Materialwagen: Fahrbar mit 4 Stopprollen, stufenlos höhenverstellbar mittels Gasdruckfeder,
    Einhand-Bedienung
    Nutzfläche: B 920mm x T 720mm
    Arbeitshöhe unterste Position: 820mm
    Arbeitshöhe oberste Position: 1050mm
  • Elektr. Anschluss: 400V / 50/60Hz / 3 Phasen / (16 Amp. CEE) / Gesamtanschlußwert 7,7 kW
  • Heizung: 12 Infrarot-Quartz-Röhren mit Einzelreflektoren
  • Temperaturmessung: opto-elektronischer IR-Messkopf
    Messung der Material-Oberflächentemperatur!
  • Temperaturregler: PID-Regler, stufenlos einstellbar von 30°C bis 250°C
    SPS Controller mit 3,5” Touch panel mit Anzeige von Soll- und Ist-Wert, Timer- und Rampenfunktion, Grafische Verlaufsanzeige, mehrsprachige Bedienoberflächen, Updatefähige Software über USB Anschluss
  • Türmechanismus: platzsparende, senkrecht fahrende Schiebetür, beidseits kugelgelagert und zweifach gasdruckfedergestützt, Doppelscheiben Sichtfenster
  • Innenraumbeleuchtung: 2 x 25 Watt
  • Farbe: Innenraum Edelstahl, Außen Struktureffektlack RAL 7035 lichtgrau,
    auf Wunsch andere RAL Farben gegen Aufpreis lieferbar.
  • Gewicht: netto: 230 kg
    brutto: 275 kg (mit Versandkiste)
  • Optionales Zubehör: • Pre-Preg Option (Durchführung für Vakuum-Schläuche) (Art. Nr. 07-135)
    • Gestell für Pre-Preg Modelle (Art. Nr. 07-136)
    • Blister-Forming Tiefziehrahmen 360mm (Art. Nr. 07-132)

Infrarot-Ofen IR1303

  • Neumaschine
  • Art-Nr. 07-133-400-3
  • Infrarot-Wärme ist Strahlungswärme welche die Umgebungsluft im Ofen nur indirekt erhitzt. Durch die einzigartige optische Temperaturmessung der Witzel Infrarot-Öfen haben Sie ständig die Kontrolle über die Oberflächentemperatur Ihres Materials – und darauf kommt es an!
  • Die innovativen die Witzel Infrarot-Öfen verfügen über einen optischen Temperatursensor. Diese führende Technologie ermöglicht es die enorme Heizleistung und -geschwindigkeit der Infrarot-Quartz-Strahler mit einer zuverlässigen Temperaturkontrolle zu kombinieren. Durch die Messung der Materialtemperatur (und nicht der Innenraumtemperatur) kann die volle Leistung der IR-Quarz-Strahler ausgenutzt werden.
  • Das Ergebnis ist ein Ofen der sofort einsatzbereit ist, keine Vorheizzeit benötigt und gleichzeitig das Material nicht überhitzt! Durch diesen “ON DEMAND” Einsatz wird der Energieverbrauch drastisch reduziert. In dieser Größenordnung übliche Vorheizzeiten von bis zu einer Stunde gehören endgültig der Vergangenheit an!
  • Über 20 Jahre Erfahrung mit Infrarot-Wärme und den speziellen Anforderungen der orthopädie-technischen Werkstatt sind in die aktuelle, mittlerweile vierte Generation unserer Infrarot-Öfen eingeflossen. So bietet beispielsweise die neue Bedienoberfläche der Serie ..03 eine reduzierte, moderne Optik mit vereinfachter Bedienung und erweiterten Funktionen. Die bewährten Optionen wie
    Timer- und Rampenfunktion, die grafischen Anzeige des Heizprozesses oder
    das USB Interface für Programmupdates wurden dabei mit neuen Funktionen
    wie z.B. den automatischen Wartungshinweisen erweitert.
  • Technische Daten:
  • Typ: IR1303 – Infrarot Heizofen für die Orthopädie-Technik
    incl. fahrbarem Materialwagen
  • Stellfläche: ca. 1,5m² / Gehäuse fahrbar
  • Maße: Außen: B 1595mm – T 1270mm – H 1400mm
    Gesamthöhe mit geöffneter Tür: 1850mm
    Innen: B 1300mm – T 1090mm – H 500mm
  • Materialwagen: Fahrbar mit 4 Stopprollen, voll integrierte und klappbare Halterung für Blister-Forming Tiefziehrahmen (Rahmen nicht im Lieferumfang enthalten),
    Tischplatte per Gasdruckfeder stufenlos einhändig höhenverstellbar.
    Nutzfläche: B 1245mm x T 1045mm
    Arbeitshöhe unterste Position: 820mm
    Arbeitshöhe oberste Position: 1050mm
  • Elektr. Anschluss: 400V / 50/60Hz / 3 Phasen / (16 Amp. CEE) / Gesamtanschlußwert 8,5 kW
  • Heizung: 18 Infrarot-Quartz-Röhren mit Einzelreflektoren,
    zweistufig schaltbar (6/18)
  • Temperaturmessung: opto-elektronischer IR-Messkopf
    Messung der Material-Oberflächentemperatur!
  • Temperaturregler: PID-Regler, stufelos einstellbar von 30°C bis 250°C
    SPS Controller mit 3,5” Touchpanel mit Anzeige von Soll- und Ist-Wert, Timer- und Rampenfunktion, Grafische Verlaufsanzeige, automatische Wartungshinweise, mehrsprachige Bedienoberfläche, Betriebsanleitung online per
    QR-Code mit internetfähigem Mobilgerät (nicht im Lieferumfang enthalten)
    abrufbar, Updatefähige Software über USB Anschluss
  • Türmechanismus: platzsparende, senkrecht fahrende Schiebetür, beidseits kugelgelagert und zweifach gasdruckfedergestützt, Doppelscheiben Sichtfenster
  • Innenraumbeleuchtung: 2 x 25 Watt
    Farbe: Innenraum Edelstahl, Außen Struktureffektlack RAL 7035 lichtgrau,
    auf Wunsch andere RAL Farben gegen Aufpreis lieferbar.
  • Gewicht: netto: 290 kg
    brutto: 365 kg (mit Versandkiste)
  • Serienmäßiges Zubehör: • Pre-Preg Option (Durchführung für Vakuum-Schläuche) (Art. Nr. 07-135)
  • Optionales Zubehör: • Blister-Forming Tiefziehrahmen 360mm (Art. Nr. 07-132)
    • Gestell für Pre-Preg Modelle (Art. Nr. 07-136)

Infrarot-Ofen IR1303 XTR

  • Neumaschine
  • Art-Nr. 07-133XTR-400-3
  • Der IR1303 XTR ist eine Modellvariante des Erfolgsmodells IR1303 ). Der IR1303
    XTR bietet die gleichen Funktionen wie der IR1303, hat aber eine um 50cm erweiterte Tiefe der Heizfläche.
    Das Nutzmaß ist somit auf ca. 124 x 154cm gewachsen. Damit schließt der IR1303 XTR die Lücke zwischen IR1303 und IR2103 DUAL.
  • Auch beim IR1303 XTR wurde natürlich nicht auf die Vorteile der innovativen optischen Temperaturmessung und einer Steuerung der neuesten Generation verzichtet. Die komplette Steuerung ist zu 100% identisch mit dem IR1303. Nähere Informationen zu den innovativen Funktionen der Witzel Infrarot-Öfen
    entnehmen Sie bitte der IR1303 Produktinfo
  • Technische Daten:
  • Typ: IR1303 XTR – Infrarot Heizofen für die Orthopädie-Technik
    incl. fahrbarem Materialwagen
  • Stellfläche: ca. 2,4 m² / Gehäuse fahrbar
  • Maße: Außen: B 1595mm – T 1770mm – H 1400mm
    Gesamthöhe mit geöffneter Tür: 1850mm
    Innen: B 1300mm – T 1590mm – H 500mm
  • Materialwagen: Fahrbar mit 4 Stopprollen, voll integrierte und klappbare Halterung für Blister-Forming Tiefziehrahmen (Rahmen nicht im Lieferumfang enthalten),
    Tischplatte per Gasdruckfeder stufenlos einhändig höhenverstellbar.
    Nutzfläche: B 1245mm x T 1545mm
    Arbeitshöhe unterste Position: 820mm
    Arbeitshöhe oberste Position: 1050mm
  • Elektr. Anschluss: 400V / 50/60Hz / 3 Phasen / (32 Amp. CEE) / Gesamtanschlußwert 11,1 kW
  • Heizung: 24 Infrarot-Quartz-Röhren mit Einzelreflektoren,
    zweistufig schaltbar (6/24)
  • Temperaturmessung: opto-elektronischer IR-Messkopf
    Messung der Material-Oberflächentemperatur!
  • Temperaturregler: PID-Regler, stufelos einstellbar von 30°C bis 250°C
    SPS Controller mit 3,5” Touch panel mit Anzeige von Soll- und Ist-Wert, Timer- und Rampenfunktion, Grafische Verlaufsanzeige, automatische Wartungshinweise, mehrsprachige Bedienoberfläche, Betriebsanleitung online per QR-Code mit internetfähigem Mobilgerät (nicht im Lieferumfang enthalten)
    abrufbar, Updatefähige Software über USB Anschluss
  • Türmechanismus: platzsparende, senkrecht fahrende Schiebetür, beidseits kugelgelagert und zweifach gasdruckfedergestützt, Doppelscheiben Sichtfenster
  • Innenraumbeleuchtung: 4 x 25 Watt
  • Farbe: Innenraum Edelstahl, Außen Struktureffektlack RAL 7035 lichtgrau,
    auf Wunsch andere RAL Farben gegen Aufpreis lieferbar.
  • Gewicht: netto: 360 kg
    brutto: 466 kg (mit Versandkiste)
  • Optionales Zubehör: • Blister-Forming Tiefziehrahmen 360mm (Art. Nr. 07-132)
    • Pre-Preg Option (Durchführung für Vakuum-Schläuche) (Art. Nr. 07-135)
    • Gestell für Pre-Preg Modelle (Art. Nr. 07-136)

Infrarot-Ofen IR2103 DUAL

  • Neumaschine
  • Art-Nr. 07-213D-400-3
  • Der IR2103 DUAL wurde als Erweiterung der erfolgreichen Witzel IR Ofen Serie speziell für die Anforderungen an größere Modelle in der Orthopädie-Technik entwickelt. Der IR2103 DUAL vereint zwei Öfen in einem.
  • Eine beheizte Fläche von 2140 x 1040 mm erlaubt auch Kunststoff-Zuschnitte für große Modelle im Sitzschalen- und Sonderbau in einem Stück zu verarbeiten. Zusätzlich bietet die DUAL Ausführung die Möglichkeit zwei unabhängige Heizvorgänge parallel durchzuführen und gleichzeitig zwei Platten bis zur Größe von 1×1 m oder zwei Blister-Forming Rahmen zu heizen. Die doppelte Ausführung der Thermostatregelung erlaubt es dabei auch Materialien mit verschiedenen Temperaturen zu verarbeiten.
  • Der IR2103 DUAL wurde speziell für die Anforderungen in der orthopädie-technischen Werkstatt konzipiert.
    Die neue Software der Serie ..03 mit den beiden bewährten 3,5“ Touchpanel ermöglicht eine benutzerfreundliche Bedienung. Neben der einfachen Eingabe der gewünschten SOLL Temperatur wird im Hauptbildschirm die aktuelle IST Temperatur des Materials angezeigt. Vom Hauptbildschirm aus gelangt man
    schnell zu den Timer- und Rampenfunktionen sowie zur grafischen Anzeige des Heizprozesses. Ein USB Interface garantiert die Zukunftssicherheit der Steuerung durch Programmupdates.
  • Infrarot-Wärme ist Strahlungswärme welche die Umgebungsluft im Ofen nur indirekt erhitzt. Durch die einzigartige optische Temperaturmessung der Witzel Infrarot-Öfen haben Sie ständig die Kontrolle über die Oberflächentemperatur Ihres Materials – und darauf kommt es an!
  • Somit ist es gelungen die enorme Heizleistung und -geschwindigkeit der Infrarot-Quartz-Strahler mit einer zuverlässigen Temperaturkontrolle zu kombinieren. Durch die Messung der Materialtemperatur (und nicht der Innenraumtemperatur) kann die volle Leistung der IR-Quarz-Strahler ausgenutzt werden.
  • Das Ergebnis sind IR-Öfen die sofort einsatzbereit sind, keine Vorheizzeit benötigen und gleichzeitig das Material nicht überhitzen! Durch diesen “ON DEMAND” Einsatz wird der Energieverbrauch drastisch reduziert. In dieser Größenordnung übliche Vorheizzeiten von bis zu einer Stunde gehören endgültig der Vergangenheit an!
  • Technische Daten:
  • Typ: IR2103 – DUAL- Infrarot Heizofen für die Orthopädie-Technik
    incl. fahrbarem Materialwagen
    Gerät mit zweifacher Temperatursteuerung und herausnehmbarer Trennwand zur wahlweisen Nutzung der Heizfläche 2m x 1m gesamt oder unabhängig 2 x 1m x 1m
  • Stellfläche: ca. 3,1m² / Gehäuse fahrbar
  • Maße: Außen: B 2500mm – T 1240mm – H 1300mm
    Gesamthöhe mit geöffneter Tür: 1750mm
    Innen: B 2200mm – T 1090mm – H 500mm
  • Materialwagen: Fahrbar mit 4 Stopprollen, voll integrierte und klappbare Halterung (x2) für Blister-Forming Tiefziehrahmen (Rahmen nicht im Lieferumfang
    enthalten),stufenlos einhändig höhenverstellbar mittels Gasdruckfeder,
    Nutzfläche: B 2140mm x T 1040mm
    Arbeitshöhe unterste Position: 710mm
    Arbeitshöhe oberste Position: 940 mm
  • Elektr. Anschluss: 400V / 50/60Hz / 3 Phasen / (32 Amp. CEE) / Gesamtanschlußwert 12,9 kW
  • Heizung: 28 Infrarot-Quartz-Röhren mit Einzelreflektoren,                            zweistufig schaltbar (2x 14)
  • Temperaturmessung: opto-elektronischer IR-Messkopf
    Messung der Material-Oberflächentemperatur!
  • Temperaturregler: Doppelter PID-Regler, stufenlos einstellbar von 30°C bis 250°C
    SPS Controller mit 3,5” Touchpanel mit Anzeige von Soll- und Ist-Wert, Timer- und Rampenfunktion, Grafische Verlaufsanzeige, automatische Wartungshinweise, mehrsprachige Bedienoberfläche, Betriebsanleitung online per
    QR-Code mit internetfähigem Mobilgerät (nicht im Lieferumfang enthalten)
    abrufbar, Updatefähige Software über USB Anschluss
  • Türmechanismus: platzsparende, senkrecht fahrende Schiebetür, beidseits kugelgelagert und zweifach gasdruckfedergestützt, Doppelscheiben Sichtfenster
  • Innenraumbeleuchtung: 4 x 25 Watt
  • Farbe: Innenraum Edelstahl, Außen Struktureffektlack RAL 7035 lichtgrau,
    auf Wunsch andere RAL Farben gegen Aufpreis lieferbar.
  • Gewicht: netto: 448 kg (Gehäuse + Tisch)
    brutto: 631 kg (mit Versandkiste)
  • Optionales Zubehör: • Blister-Forming Tiefziehrahmen 360mm (Art. Nr. 07-132)
    • Pre-Preg Option (Durchführung für Vakuum-Schläuche) (Art. Nr. 07-135)
    • Gestell für Pre-Preg Modelle (Art. Nr. 07-136)

Interesse? Dann nehmen Sie einfach mit uns Kontakt auf. Wir freuen uns auf Ihre Anfrage.
